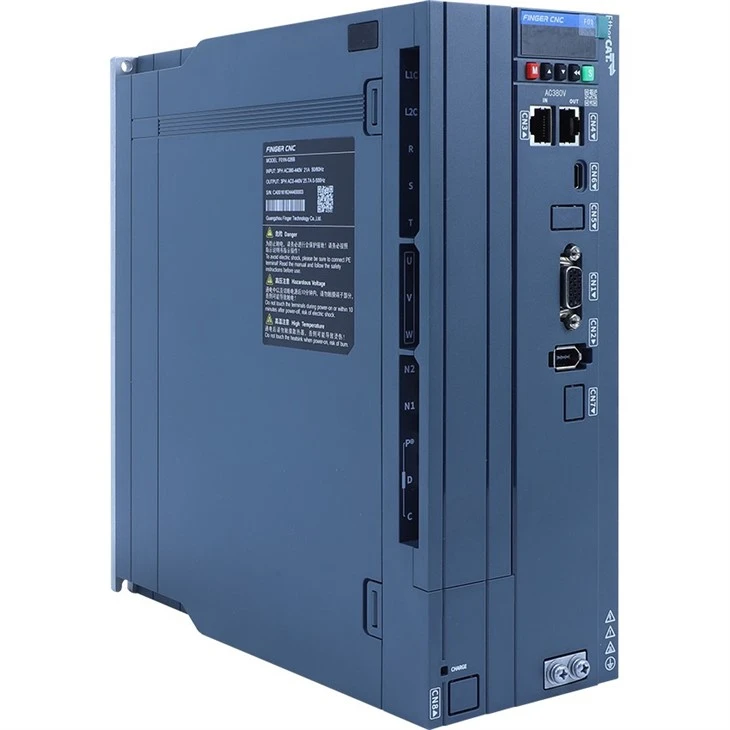

7500W تھری-فیز 380V گریڈ سروو ڈرائیو F01N-026B
F01 سیریز، EtherCAT کمیونیکیشن ایپلی کیشنز کے لیے ڈیزائن کی گئی ہے، ایک ہی کیبل کے ذریعے صارف کے ڈیٹا، پراسیس ڈیٹا، اور تشخیصی ڈیٹا کی حقیقی-وقت کی ترسیل کو قابل بناتی ہے۔
F01 سیریز YiDa کی طرف سے ایک تیز، قابل اعتماد، اور درست پلیٹ فارم سرو ڈرائیو ہے جو عام آٹومیشن کے لیے 0.05 kW سے 7.5 kW کی سب سے عام پاور رینج کا احاطہ کرتی ہے۔ یہ سنگل-فیز اور تھری-فیز پاور سپلائی سسٹم دونوں کو سپورٹ کرتا ہے۔ اس میں جگہ کو بچانے والا ڈیزائن اور بہترین سروو کنٹرول کارکردگی ہے۔
HB سروو موٹر کے ساتھ مل کر کام کرتے ہوئے، F01 سیریز سروو ڈرائیو کارکردگی اور استعمال میں آسانی کو بہتر بنا سکتی ہے۔ F01 سیریز سروو ڈرائیو مختلف صنعتوں کے لیے موثر اور آسان موشن کنٹرول حل فراہم کرتی ہے۔
●تھری-فیز 380V گریڈ سروو ڈرائیو
| پروجیکٹس | SIZE-E قسم | |
| طاقت | 7.5 کلو واٹ | |
| ڈرائیور ماڈل: F01N | 026B | |
| مسلسل آؤٹ پٹ کرنٹ (ہتھیار) | 25.7 | |
| زیادہ سے زیادہ آؤٹ پٹ کرنٹ (ہتھیار) | 65 | |
| مین سرکٹ پاور سپلائی |
تین-فیز AC380V440V، -10%+10%، 50/60Hz
|
|
| کنٹرول سرکٹ پاور سپلائی |
سنگل-فیز AC380V440V، -10%+10%، 50/60Hz
|
|
| بریک پروسیسنگ فنکشن |
بریک ریزسٹر میں بنایا گیا-
|
|
| پروجیکٹس | وضاحتیں |
| کنٹرول موڈ | IGBT PWM کنٹرول، سائنوسائیڈل کرنٹ ڈرائیو موڈ |
| 220V، 380V: سنگل-فیز یا تھری-فیز فل پل رییکٹیفیکیشن | |
| انکوڈر فیڈ بیک | 23-بٹ ملٹی-ٹرن مطلق انکوڈر (بغیر بیٹری کے ایک واحد-ٹرن مطلق انکوڈر کے طور پر استعمال کیا جا سکتا ہے) F02 23-bit/26-bit ملٹی ٹرن مطلق انکوڈر کو سپورٹ کرتا ہے۔ |
| سپیڈ لوپ بینڈوتھ | 3 kHz (F02 سیریز کے لیے 3.2 kHz) |
| ٹارک کنٹرول کی درستگی | ±1% |
| پوزیشننگ کا وقت | 1~10ms |
| پوزیشن کمانڈ ان پٹ | نیٹ ورک کمانڈ کا ماخذ: EtherCAT |
| ڈیجیٹل ان پٹ سگنل | P-OT (فارورڈ اوور ٹریول سوئچ)، N-OT (ریورس اوور ٹریول سوئچ) |
| ہوم سوئچ (اوریجن سوئچ)، ٹچ پروب 1، ٹچ پروب 2 | |
| ڈیجیٹل آؤٹ پٹ سگنل | 3-چینل DO، DO لوڈ کی صلاحیت 50mA |
| وولٹیج کی حد 5V30V | |
| S-RDY (سروس ریڈی)، ALM (الارم آؤٹ پٹ)، BK (بریک آؤٹ پٹ) | |
| اوور ٹریول (OT) تحفظ | P-OT (مثبت اوور ٹریول) یا N-OT (منفی اوور ٹریول) سگنلز کو چالو کرنے پر فوری روک دیں۔ |
| حفاظتی افعال | اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، اوور لوڈ، مین سرکٹ کا پتہ لگانے کی غلطی، ہیٹ سنک اوور ہیٹنگ، اوور اسپیڈ، انکوڈر فالٹ، سی پی یو فالٹ، پیرامیٹر کی خرابی |
| کمپن دبانے کا فنکشن | 5 نوچ فلٹرز (فریکوئنسی رینج: 50–8000 ہرٹز) سے لیس، بشمول 2 انکولی فلٹرز |
| کمیونیکیشن پروٹوکول | ایتھرکیٹ |
| ملٹی-اسٹیشن کمیونیکیشن | ایتھرکیٹ: 255 غلام اسٹیشنوں کو سپورٹ کرتا ہے۔ |
| ملٹی-اسٹیشن کمیونیکیشن | ملٹی-اسٹیشن کمیونیکیشن |
| افعال | اسٹیٹس ڈسپلے، یوزر پیرامیٹر کنفیگریشن، مانیٹرنگ ڈسپلے، الارم ٹریکنگ ڈسپلے، JOG آپریشن، میپنگ فنکشنز اسپیڈ اور ٹارک کمانڈ سگنلز کے لیے |
| کمیونیکیشن پروٹوکول | ایتھرکیٹ پروٹوکول |
| معاون خدمات | CoE(PDO,SDO) |
| ہم وقت سازی کا طریقہ | DC - تقسیم شدہ گھڑی |
| جسمانی تہہ | 100BASE-TX |
| بوڈ ریٹ | 100Mbit/s(100Base-TX) |
| ٹرانسمیشن میڈیم | شیلڈ کیٹ 5e یا ہائی-مخصوص ایتھرنیٹ کیبلز |
| ترسیل کا فاصلہ | دو نوڈس کے درمیان 100m سے کم (اچھے ماحولیاتی حالات میں، اعلی-معیار کیبلز کے ساتھ) |
خصوصی فنکشن
صارف-دوستانہ
اختراعی اور کمپیکٹ ڈیزائن قابل استعمال اور سہولت کو بہت بہتر بناتا ہے۔
کم سے کم جگہ کی ضروریات
ایک کمپیکٹ سسٹم سلوشن کے طور پر، یہ اگلی-جنریشن پاور ڈیوائسز اور جدید ڈیزائن کا استعمال کرتا ہے تاکہ خلائی ضروریات کو نمایاں طور پر کم کیا جا سکے، جس سے ڈرائیو سسٹم کے لے آؤٹ کی لچک میں اضافہ ہوتا ہے۔
آسان ڈیبگنگ
♦ بدیہی اور موثر ڈیبگ انٹرفیس: بس کے ذریعے YIDA کنٹرولرز سے جڑتا ہے۔ سرو پیرامیٹرز کو کنٹرولر پر سرشار سروو ٹیوننگ انٹرفیس کے ذریعے براہ راست ایڈجسٹ کیا جا سکتا ہے۔
♦ بیچ ڈیبگنگ ان ون گو: سروو پیرامیٹر سیٹنگز کو بس کے ذریعے ایک ڈرائیو یونٹ سے دوسروں تک آسانی سے کاپی کیا جا سکتا ہے۔
زیادہ آسان آپریشن
♦ سادہ کنکشن: آٹومیشن کے لیے صنعتی ایتھرنیٹ معیارات کے ساتھ ہم آہنگ۔ PC سافٹ ویئر کے ذریعے آپریٹ کیا جاتا ہے، صارف/عمل کے ڈیٹا اور تشخیص کی حقیقی وقت میں ترسیل کو فعال کرتا ہے، نظام کی مجموعی پیچیدگی کو کم کرتا ہے۔
♦ ایک-اپ لوڈ/ڈاؤن لوڈ پر کلک کریں: سخت پابندیوں کے بغیر بیک وقت اپ لوڈ/ڈاؤن لوڈ۔ رفتار آلات کی تعداد پر منحصر ہے؛ پیرامیٹرز نیٹ ورک پورٹ چیننگ کے ذریعے پڑھے/لکھے جاتے ہیں۔
♦ FOE فنکشن: فرم ویئر فائلوں کو کنٹرولر کے ذریعے درآمد کیا جا سکتا ہے اور ایک کلک کے ساتھ پروگرام کیا جا سکتا ہے۔
اعلیٰ متحرک رسپانس
3 kHz velocity loop bandwidth کے ساتھ، یہ تیز تر کمانڈ ٹریکنگ پیش کرتا ہے اور پوزیشن حاصل کرنے کے لیے سیٹلنگ ٹائم کو مؤثر طریقے سے کم کرتا ہے۔
مختصر مواصلاتی سائیکل
پوری سیریز اعلی-کارکردگی کے مین کنٹرول چپس کو اپناتی ہے، جس سے مواصلاتی صلاحیت میں نمایاں اضافہ ہوتا ہے۔ تمام EtherCAT آپریٹنگ موڈز 125 μs مطابقت پذیری سائیکل کو سپورٹ کرتے ہیں۔
لوئر سنکرونائزیشن جیٹر
EtherCAT تقسیم شدہ گھڑی کو درست طریقے سے ایڈجسٹ کرنے سے، 120 میٹر کے فاصلے پر 300 نوڈس میں مطابقت پذیری 15 ns کی مطابقت پذیری کی خرابی اور ±20 ns کی مطابقت پذیری کی خرابی کو حاصل کرتی ہے۔
پوزیشن لوپ کنٹرول کو سنکرونائزیشن سگنلز کے ساتھ ہم آہنگ کیا جاتا ہے، جس سے ملٹی-ایکسس کنٹرول سنکرونائزیشن کو مزید بڑھایا جاتا ہے۔
بڑھا ہوا جٹر دبانے کا فنکشن بیک وقت ڈیوائس کے آخر میں دو قسم کے کم-فریکوئنسی جِٹر کو کم کرتا ہے، نظام کے استحکام کو بہتر بناتا ہے اور پیداوار کی کارکردگی میں اضافہ کرتا ہے۔
نشان فلٹرز کے 5 سیٹوں سے لیس: 2 انکولی نوچ فلٹرز اور 3 دستی نوچ فلٹرز؛ بہترین تاثیر کے ساتھ مصنوعات کے استعمال کو بڑھاتا ہے، مؤثر طریقے سے کمپن کو کم کرتا ہے۔
ہموار اور درست موٹر کنٹرول حاصل کرنے کے لیے بلٹ-مطلق انکوڈر کیلیبریشن اور فنگر کے اعلی-پرفارمنس کنٹرول الگورتھم کے ساتھ مل کر اعلی-ریزولوشن انکوڈرز کا استعمال کرتا ہے۔
ڈائنامک بریکنگ میں بنایا گیا-
سروو فالٹس، ایمرجنسی اسٹاپ، شٹ ڈاؤن، یا موٹر بریک فیل ہونے کی صورت میں، تیز رفتار موٹر گردش کو آلات کو نقصان پہنچانے یا چوٹ کا باعث بننے سے بچانے کے لیے متحرک بریک کو چالو کیا جاتا ہے{0}} حفاظت میں بہت زیادہ اضافہ ہوتا ہے۔
درجہ حرارت کی نگرانی میں بنایا گیا-
سروو ڈرائیو اور سروو موٹر دونوں درجہ حرارت کے تحفظ کی خصوصیات سے لیس ہیں۔
درجہ حرارت کی کیفیت کو سینسرز کے ذریعے براہ راست مانیٹر کیا جاتا ہے، جس سے خرابیوں کا جلد پتہ لگانے اور ان کی روک تھام، محفوظ اور قابل اعتماد آپریشن کو یقینی بنایا جا سکتا ہے۔
انٹیگریٹڈ سیفٹی فنکشن STO
اختیاری سیف ٹارک آف (STO) فنکشن: آؤٹ پٹ کنٹیکٹرز کی ضرورت کے بغیر غلطی کے حالات میں بجلی کے جھٹکے یا مکینیکل چوٹوں کو روکتا ہے۔
-
سخت ماحول میں موافقت
● اعلی تحفظ کا ڈیزائن سخت ماحول میں ڈرائیو کے مستحکم آپریشن کو یقینی بناتا ہے۔
● وسیع وولٹیج کی حد: سنگل-فیز/تھری-فیز AC 200V240V (–10%+10%)؛ تین-فیز AC 380V480V (–10%+10%)
● لیپت پی سی بی بورڈز سخت ماحول میں ڈرائیو کے استحکام کو بڑھاتے ہیں۔
اعلی-کوالٹی موٹر
موٹرز کے لیے نئے ڈیزائن کردہ ڈھانچے اور مینوفیکچرنگ کا عمل، طویل سروس لائف پیش کرتا ہے۔
